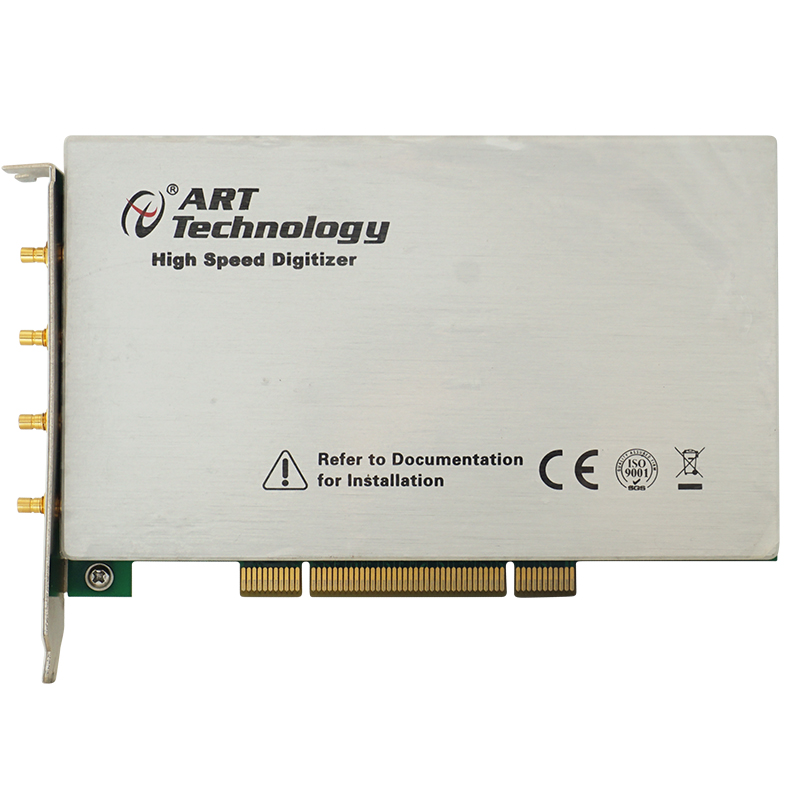

北京阿尔泰科技PCI-8552B/8554B 分别是 2 通道 12 位/14 位 150MS/s 采样数字化仪，专为输入信号高达75M的高频和高动态范围的信号而设计。模拟输入范围可以通过软件编程设置为±1V 或者±5V。配备了容量高达 2GB 的板载内存,摆脱了 PCI 总线带宽的限制，使之能存储更长时间的波形。PCI-8552B/8554B 分别配备了 12 位/14 位高线性度的 AD 转换器，是无线通讯、雷达/声纳、超声、图形成像等高动态范围应用的选择。
产品特点
支持 32 位/33M PCI 总线接口(PCI-855xB)
2 通道单端模拟输入
12 位(PCI8552B)高分辨率 ADC
14 位(PCI8554B)高分辨率 ADC
模拟输入带宽达 75M
板载 2GB 内存
可编程输入电压量程范围±1V 或±5V
B-1 路外部数字触发信号输入接口，B-1 路外部采样时钟输入接口
全自动校准
通过 TRIG 同步总线接口实现多卡之间同步
指标参数
模拟量输入 | 通道数 | 单端2路 |
精度 | 14位 | |
采样频率 | 150MS/s | |
模拟带宽 | 70MHz | |
存储器深度 | 板载2GB内存 | |
AD量程 | ±5V，±1V | |
触发源 | 软件触发、ATR触发、DTR触发、Trigger信号触发 | |
耦合方式 | 直流、交流 | |
模拟输入阻抗 | 1MΩ（50Ω可定制） | |
支持多卡同步 | ||
软件自动校准 | ||
